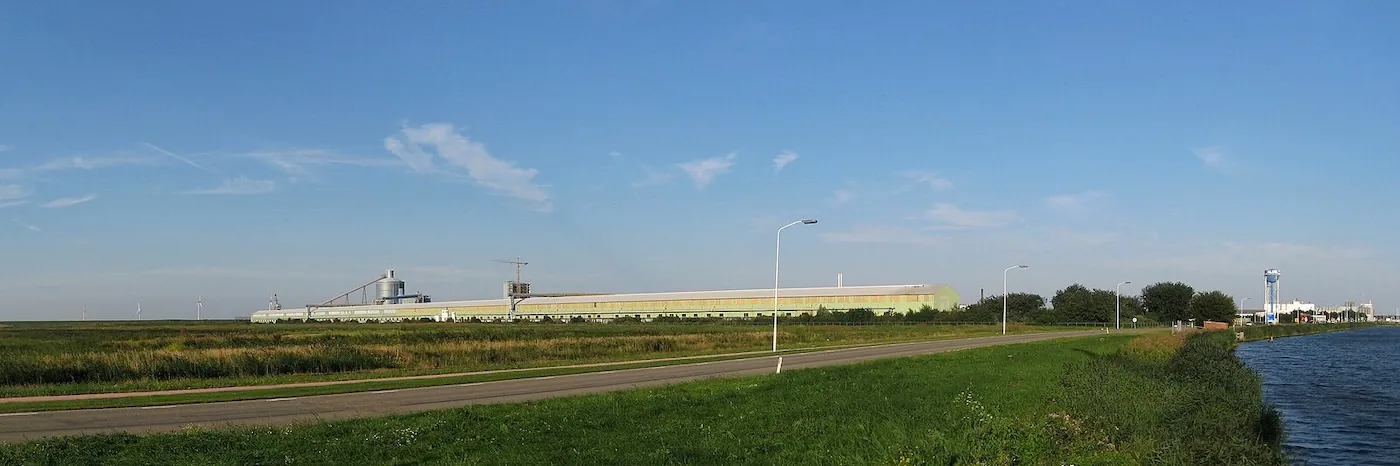

Om vraag en aanbod van duurzame energie beter op elkaar af te stemmen, bouwt GIGA Storage in Delfzijl aan Batterijpark Leopard. Met een vermogen van 300 MW en een opslagcapaciteit van 1200 MWh wordt dit een van de grootste batterijparken van Nederland.
Het park bestaat uit losse batterijmodules van ongeveer 1 MW (4 MWh), elk met een laagspanningsaansluiting.
Via een nieuw ontworpen middenspanningsnet worden deze modules verbonden met de bestaande 220 kV-aansluiting bij TenneT.
Rol Eurovolt: Netstudie, ontwerp en engineering
Locatie: Delfzijl
Opdracht
De opdracht bestond uit het ontwerpen van een betrouwbaar middenspanningsnet dat de batterijmodules koppelt aan de bestaande 220 kV-installatie en transformatoren (220/33 kV) op het voormalige Aldel-terrein. We startten met een netstudie om te bepalen welke onderdelen van de bestaande installatie herbruikbaar waren. De 220 kV-installatie en transformatoren bleken behouden te kunnen blijven. Het middenspanningsnet moest echter volledig nieuw worden ontworpen. Hierbij maakten we gebruik van een eerder samen met GIGA Storage ontwikkeld standaardontwerp, dat we specifiek hebben aangepast voor Batterijpark Leopard.
Werkwijze
Tijdens het ontwerpproces voerden we load flow- en kortsluitberekeningen uit met PowerFactory Digsilent, waarna het definitieve single line diagram werd opgesteld. Ook werkten we de specificaties uit voor de benodigde installaties en transformatoren en ontwikkelden we het beveiligingsconcept. De verdere detailengineering wordt nu door uitvoerende partijen gedaan, waarbij wij een adviserende en controlerende rol vervullen.
Samenwerkingen
De samenwerking verliep nauw, met regelmatig overleg op locatie bij GIGA Storage in Amstelveen. Dankzij het eerder ontwikkelde standaardontwerp konden we snel een compleet en degelijk technisch ontwerp opleveren. Batterijpark Leopard zal met zijn capaciteit van 300 MW en 1200 MWh een belangrijke rol spelen in het balanceren van het Nederlandse elektriciteitsnet en het ondersteunen van de integratie van duurzame energie.
